Match UP 10DSP 24V

Das Premium Sound Upgrade für 24 Volt Mehrkanal-Werkssysteme

Die neue UP 10DSP – 24V Edition ist ein echter Problemlöser für die Aufrüstung von Soundsystemen im LKW- und Bus-Bereich, insbesondere durch ihre 24 Volt-Fähigkeit. Auch wenn immer mehr Fahrzeuge ab Werk mit komplexen Multikanal-Soundsystemen ausgestattet sind, entspricht die Klangqualität nicht immer den eigenen Erwartungen.

Ein Austausch vorhandener Komponenten ist in vielen Fällen gar nicht mehr möglich, so dass zur Erweiterung nur ein Verstärker mit einer großen Anzahl an Hochpegel-Eingängen und ausgefeilter Technologie in Betracht kommt. Und hier bietet die neue UP 10DSP – 24V Edition die perfekte Lösung.

Maximal kontaktfreudig

Für eine optimale Adaption an bestehende Mehrkanal-Soundsysteme ist die UP 10DSP – 24V Edition mit nicht weniger als 8 Highlevel-Eingängen (zwei Stück bis 32 V hochbelastbar), einem optischen Digitaleingang, einem MATCH Extension Card Slot, 10 Verstärkerausgängen und insgesamt 11 prozessierten DSP-Kanälen ausgestattet.

Darüber hinaus gewährleisten intelligente Technologien, wie beispielsweise der proprietäre ADEP.3-Schaltkreis und die 32 Bit ACO-Plattform, einen sicheren Betrieb.

Virtual Channel Processing – so geht Signal-Routing heute

Die Anpassung an moderne Werks-Soundsysteme macht über eine steigend

e Anzahl von Signaleingängen eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten schnell an Grenzen. Audiotec Fischers neues, mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Dynamic Bass Enhancement" frei zuordnen zu können. Doch die UP 10DSP – 24V Edition ist dank ihrer enormen Kanalanzahl in Verbindung mit dem optionalen MEC ANALOG IN Modul auch ein Paradebeispiel für Applikationen, bei denen ein 1 zu 1 Routing (IOR) sinnvoll ist.

Geschwindigkeit ist alles – dank ACO

So eine gewaltige Anzahl von Kanälen erfordert eine ultraschnelle Hardware – Audiotec Fischers proprietäre 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für reichlich Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Die mit der ACO-Plattform einhergehenden, fantastischen Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind bei der UP 10DSP – 24V Edition genauso selbstverständlich wie ein 8-Kanal Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios.

Kraftpaket im kompakten Format

Trotz der geballten Power von 8 x 65 an 4 Ohm und 2 x 90 / 160 Watt an 4 / 2 Ohm am Sub Out sowie dem gewaltigen Funktionsumfang kommt die UP 10DSP – 24V Edition in einem überaus kompakten Design daher, so dass der Verbau selbst bei beengten Platzverhältnissen möglich ist.

Features

• Hocheffizienter 10-Kanal Verstärker mit 1-Kanal Line-Ausgang und 11-Kanal DSP
• Speziell entwickelt für die Aufrüstung von Mehrkanal-Werks-Soundsystemen in LKWs und Bussen dank 24 Volt-Fähigkeit
• Optionale Kabelbäume zur einfachen Integration in bestehende Mehrkanal-Werks-Soundsysteme
• Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
• ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
• ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kom-pensation der Eingangssignale
• SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
• Hochbelastbarer 8-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis – davon zwei Eingänge mit bis zu 32 V RMS Eingangsempfindlichkeit
• 1:1 IOR (Input-to-Output Routing) in Verbindung mit dem optionalen MEC ANALOG IN Modul – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
• VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch fle-xibler zu konfigurieren

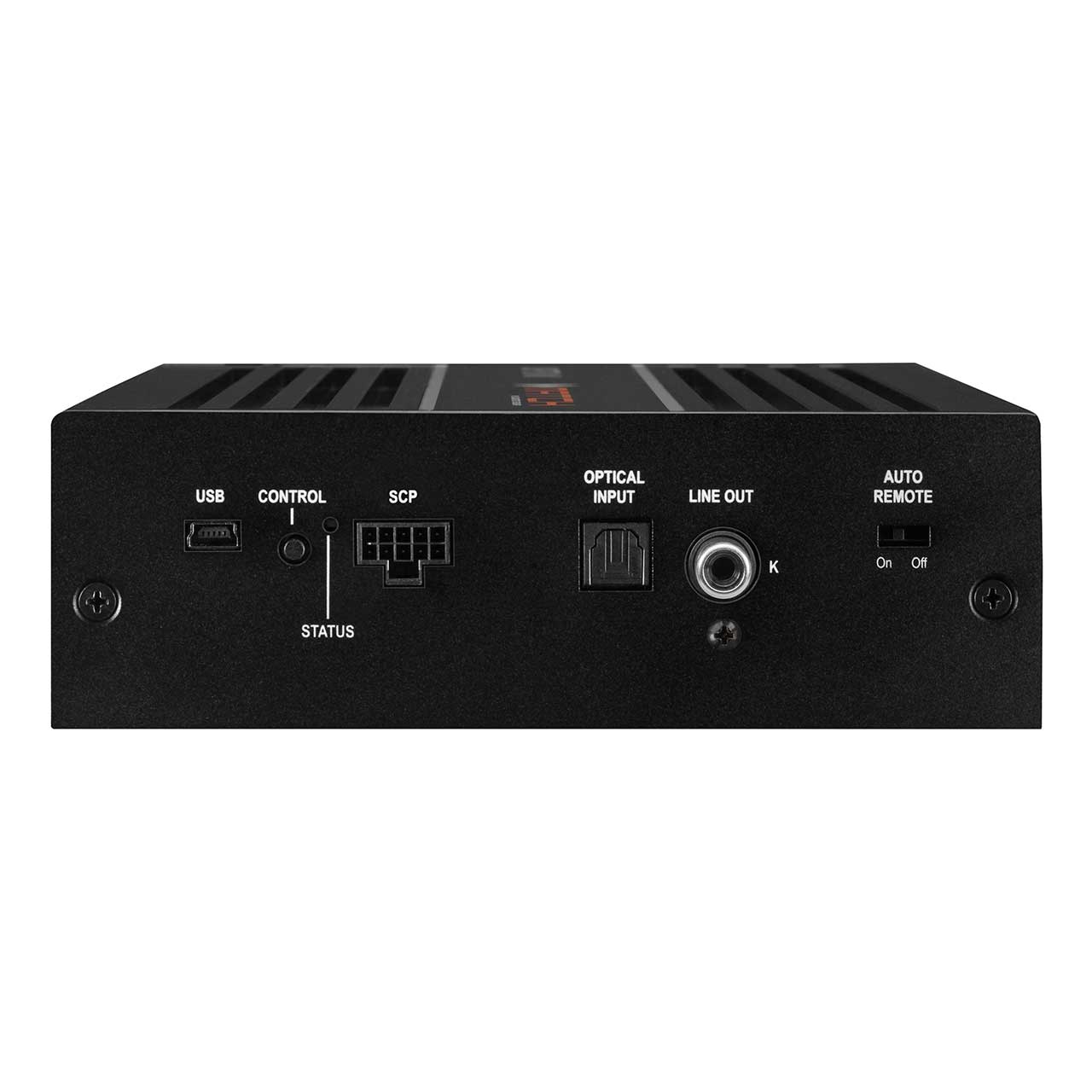

• MEC Slot für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolu-tion Audio Streaming via USB etc.
• Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
• Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
• SCP (Smart Control Port) für optionales Zubehör, wie DIRECTOR, CONDUCTOR & Co.
• Auto Remote Schalter
• Start-Stopfähigkeit bis hinab zu 12 Volt Versorgungsspannung
• Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad

Spezielle Features

Class GD Technologie

Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.

Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.

ACO – Advanced 32 Bit CoProcessor

Der MATCH UP 10DSP – 24V Edition Verstärker verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.

Start-Stopfähigkeit

Das Netzteil im UP 10DSP – 24V Edition Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 12 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 21 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.

Automatic Digital Signal Detection

Die UP 10DSP – 24V Edition erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.

Power Save Modus

Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 10DSP – 24V Edition (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 10DSP – 24V Edition sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.

Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.

DSP Features

TuneEQ

TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.

RealCenter

Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.

Augmented Bass Processing

Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.

„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.

Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.

Technische Daten

        UP 10DSP – 24V Edition

Leistung RMS

- @ 4 Ohm       Kanal A - H: 8 x 65 Watt (min. 3 Ohm)

- @ 2 Ohm       -

- @ 1 Ohm       -

- gebrückt an 4 Ohm       -

- gebrückt an 2 Ohm       -

- Subwooferausgang an 4 Ohm       Kanal I - J: 2 x 90 Watt

- Subwooferausgang an 2 Ohm       Kanal I - J: 2 x 160 Watt

Verstärkertechnologie       Class GD

Eingänge       8 x Hochpegel-Lautsprechereingang

1 x Optisch SPDIF (12 - 96 kHz)

1 x Remote In

Eingangsempfindlichkeit       Kanäle A - F: 4 - 16 Volt

Kanäle G - H: 4 - 16 oder 8 - 32 Volt

Eingangsimpedanz Cinch       -

Eingangsimpedanz Highlevel       9 - 33 Ohm mit ADEP.3

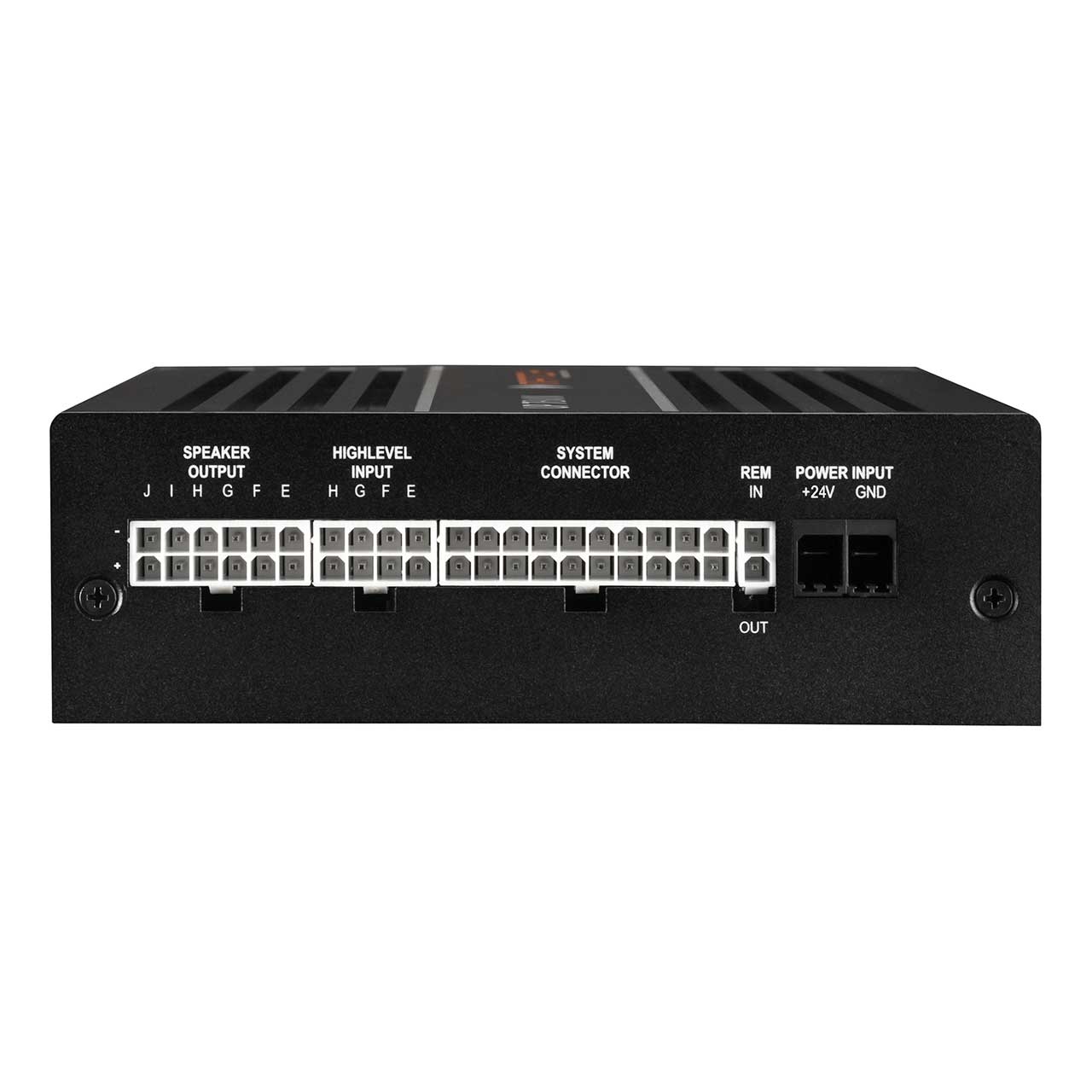

Ausgänge       10 x Lautsprecherausgang

1 x Cinch

1 x Remote Out

Ausgangsspannung Cinch       3 Volt

Frequenzbereich       10 Hz - 22.000 Hz

DSP Auflösung       64 Bit

DSP Rechenleistung       295 MHz (1,2 Mrd. MAC Operationen/Sekunde)

Abtastrate       48 kHz

DSP Typ       Audio Signalprozessor

Signalwandler       A/D: BurrBrown

D/A: BurrBrown

Signal- / Rauschabstand Digitaleingang       105 dB (A-bewertet)

Signal- / Rauschabstand Analogeingang       103 dB (A-bewertet)

Klirrfaktor (THD)       < 0,03 %

Dämpfungsfaktor       > 100

Betriebsspannung       18 - 36 Volt (max. 5 Sek. bis hinab zu 12 Volt)

Leistungsaufnahme       DC 24 V ⎓ 32 A max.

Leerlaufstromaufnahme       210 mA

Max. Remote-Ausgangsstrom       500 mA

Betriebstemperaturbereich       -40° C bis +70° C

Sicherung       2 x 25 A LP-Mini-Stecksicherung

Zusätzliche Features       Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB, MEC Slot, Auto Remote-Schalter, galvanisch getrennter Line Out

Abmessungen (H x B x T)       46 x 145 x 163 mm

Kompatibilität

Nur für den Betrieb an 24 Volt Bordnetzen

Lieferumfang

• 1 x MATCH UPGRADE Verstärker UP 10DSP – 24V Edition
• 2 x Anschlusskabel
• 1 x Montagebleche & -material
• 1 x USB Kabel
• 1 x Bedienungsanleitung
