Match UP 10DSP

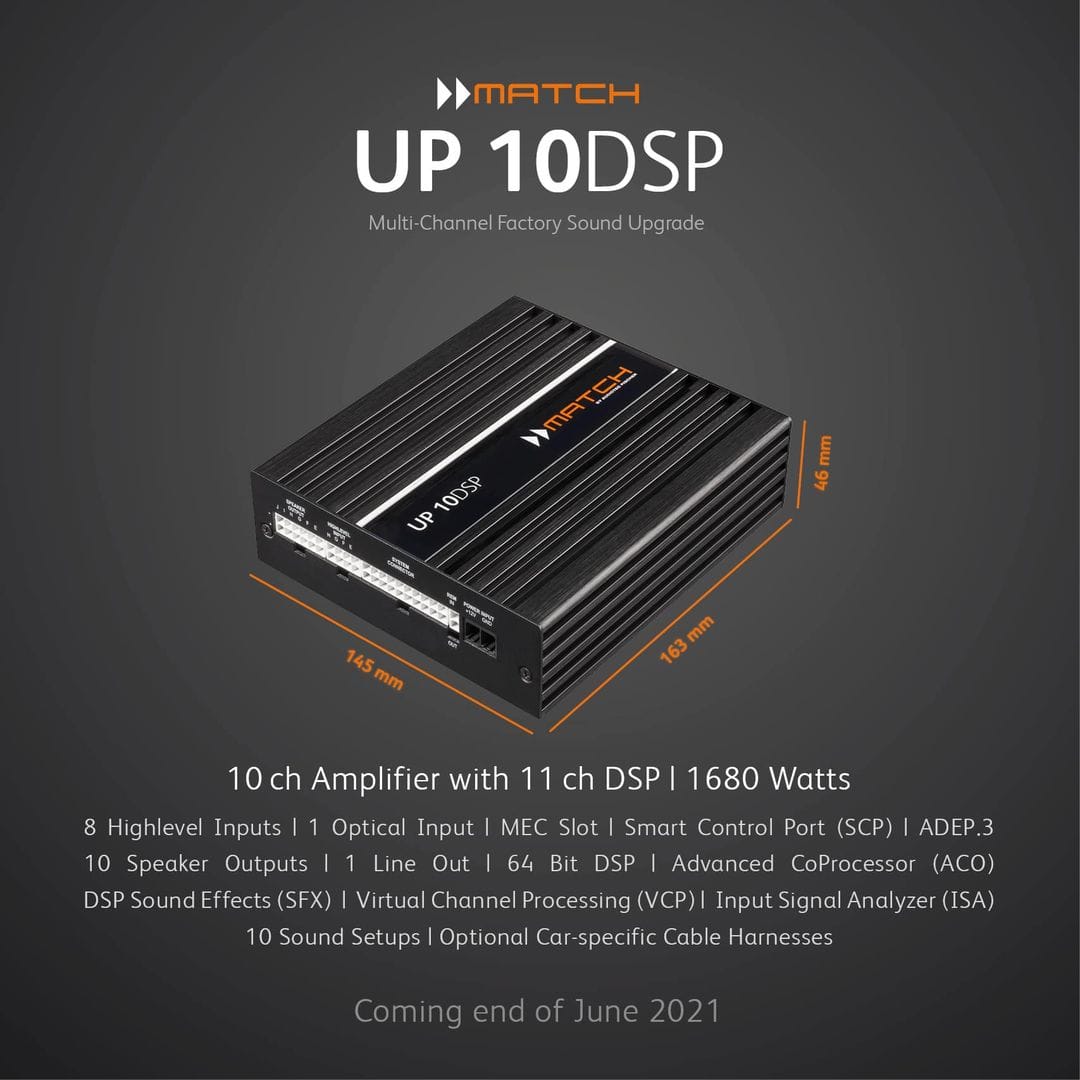

Die UP 10DSP ist die leistungskräftigste MATCH DSP Endstufe und verfügt über unseren neuen ADEP.3 Schaltkreis. Mit insgesamt 10 Verstärkerkanälen und zusätzlichem Vorverstärkerausgang lassen sich mit dem integrierten 11-Kanal DSP auch individuelle Lautsprecherkonfigurationen perfekt ansteuern. Die Gesamtleistung der Endstufe beträgt 1680W RMS (im Vergleich zu einem Clas A/B Verstärker), und das auf gerade einmal 163x145x46mm Bauraum!!!

Doch schiere Kraft ist ohne „intelligente Steuerung" nur die halbe Miete - deshalb sorgen ein extrem schneller 64 Bit DSP der letzten Generation zusammen mit neuen, revolutionären DSP-Features wie das „Augmented Bass Processing“, der „StageXpander“ und die „RealCenter“-Funktion für atemberaubenden Musikgenuss.

Das alles ist noch nicht genug. Genieße einfach die Musik in bester Klangqualität von einem Smartphone. So bietet die UP 10DSP einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte. Mit insgesamt 8 analogen Eingängen können auch umfangreiche original Systeme erweitert werden.

Der Highlevel-Eingang ist selbstverständlich mit unserem propritären ADEP.3-Schaltkreis, der Auto Remote-Funktion sowie einer einstellbaren Eingangsempfindlichkeit von 1,5 bis 30 V ausgestattet. Ebenso verfügt der 3,5 mm Lowlevel-Stereo-Eingang über eine variable Eingangsempfindlichkeit von 0,5 bis 8 V.

Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 10DSP geradezu spielerisch und intuitiv.

Features:

• 10-Kanal Plug & Play Upgrade-Verstärker mit integriertem 11-Kanal 64 Bit DSP
• MATCH Extension Card Steckplatz (MEC) für weitere Eingangs- / Ausgangsmodule wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
• Einfachste Konfiguration über intuitive DSP PC-Tool Software
• Revolutionäre DSP-Features wie das „Augmented Bass Processing“, welches die Tieftonwiedergabe der angeschlossenen Subwoofer dynamisch optimiert, der „StageXpander“, der die Stereoperspektive deutlich verbreitert sowie die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht

Spezielle Features:

Class HD Technologie

In der UP 10DSP werden die Vorteile der Class HTechnologie mit dem Prinzip eines Class D Verstärkers kombiniert. Das Resultat ist ein unübertroffener Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class HD-Konzept bei kleiner und mittlerer Aussteuerung aus, da das Netzteil die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals regelt. Damit wird die mittlere, vom Verstärker erzeugte

Verlustleistung drastisch reduziert.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation der Original-Radios oder OEM Verstärker ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.

Start-Stopfähigkeit

Das Netzteil im UP 10DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.

Automatic Digital Signal Detection

Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.

Power Save Modus

Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 10DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 10DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.

Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 10DSP geradezu spielerisch und intuitiv.

Technische Daten:

• Leistung: 8x 65 Watt an 4 Ohm für Front/Rear/Center/Surround
• Leistung: 2x 160 Watt an 2 Ohm für Untersitzsubwoofer
• Eingänge: 8 x Hochpegel-Lautsprechereingang (2 belastbar bis 32V, Rest bis 16V) (bis zu 12 analoge Eingänge mit dem MEC-In und dem ADC Modul, 1 x Optisch SPDIF (12 - 96 kHz), 1 x MEC, 1 x Remote In
• Ausgänge: 10 x Lautsprecherausgang, 1 x Cinch, 2 x Remote Out
• Ausgangsspannung Cinch       3 Volt RMS
• Frequenzbereich       20 Hz - 22.000 Hz
• DSP Auflösung       64 Bit
• DSP Rechenleistung        295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
• Abtastrate       48 kHz
• DSP Typ       Audio Signalprozessor
• Signalwandler       A/D: BurrBrown - D/A: BurrBrown
• Signal- / Rauschabstand Digitaleingang       105 dB (A-bewertet)
• Signal- / Rauschabstand Analogeingang       103 dB (A-bewertet)
• Klirrfaktor (THD)       < 0,03 %
• Dämpfungsfaktor       > 100
• Betriebsspannung       10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
• Stromaufnahme       450 mA
• Max. Remote-Ausgangsstrom       500 mA
• Sicherung       2 x 25 A LP-Mini-Stecksicherung
• Abmessungen (H x B x T)       46 x 145 x 163 mm

Lieferumfang:

• 1 x MATCH UPGRADE Verstärker UP 10DSP
• 1 x Systemstecker
• 1 x USB Kabel
• 1 x Bedienungsanleitung
