Helix IK W12 DVC2 – 2 x 2 Ohm

Souveräne Bassperformance aus kompakten Abmessungen

Die IMPACT Subwooferlinie bietet mit den neuen KW-Einzelchassis kraftvolle Basslieferanten für den Einsatz in sehr kompakten Gehäusen. Besonders wenn es darum geht, den vorhandenen Platz im Fahrzeug durch eine individuelle Subwoofer-Gehäuseform optimal auszunutzen eröffnen diese Woofer völlig neue Möglichkeiten, ohne dafür irgendwelche akustischen Kompromisse eingehen zu müssen.

Clever bis ins Detail

Die extrem harte Membran aus handgeschöpften Papierfasern in Verbindung mit dem hochbelastbaren Antriebssystem setzt nicht nur Verstärkerleistung lässig und ohne Kompressionseffekte in mächtigen Schalldruck um, sondern punktet klanglich genauso bei subtilen Beats.

Flexibler Anschluss – 2 x 2 oder 1 x 2 Ohm

Die Chassis gibt es wahlweise als 1 x 2 Ohm (SVC2) oder 2 x 2 Ohm (DVC2) Variante. So findet sich für jede erdenkliche Verstärkerkonfiguration – egal ob Monoblock, Zweikanalendstufe oder auch Multikanalverstärker – immer der passende Woofer, um das Maximum an Leistung herausholen zu können.

„All inclusive“ Self-Made-Enthusiasten

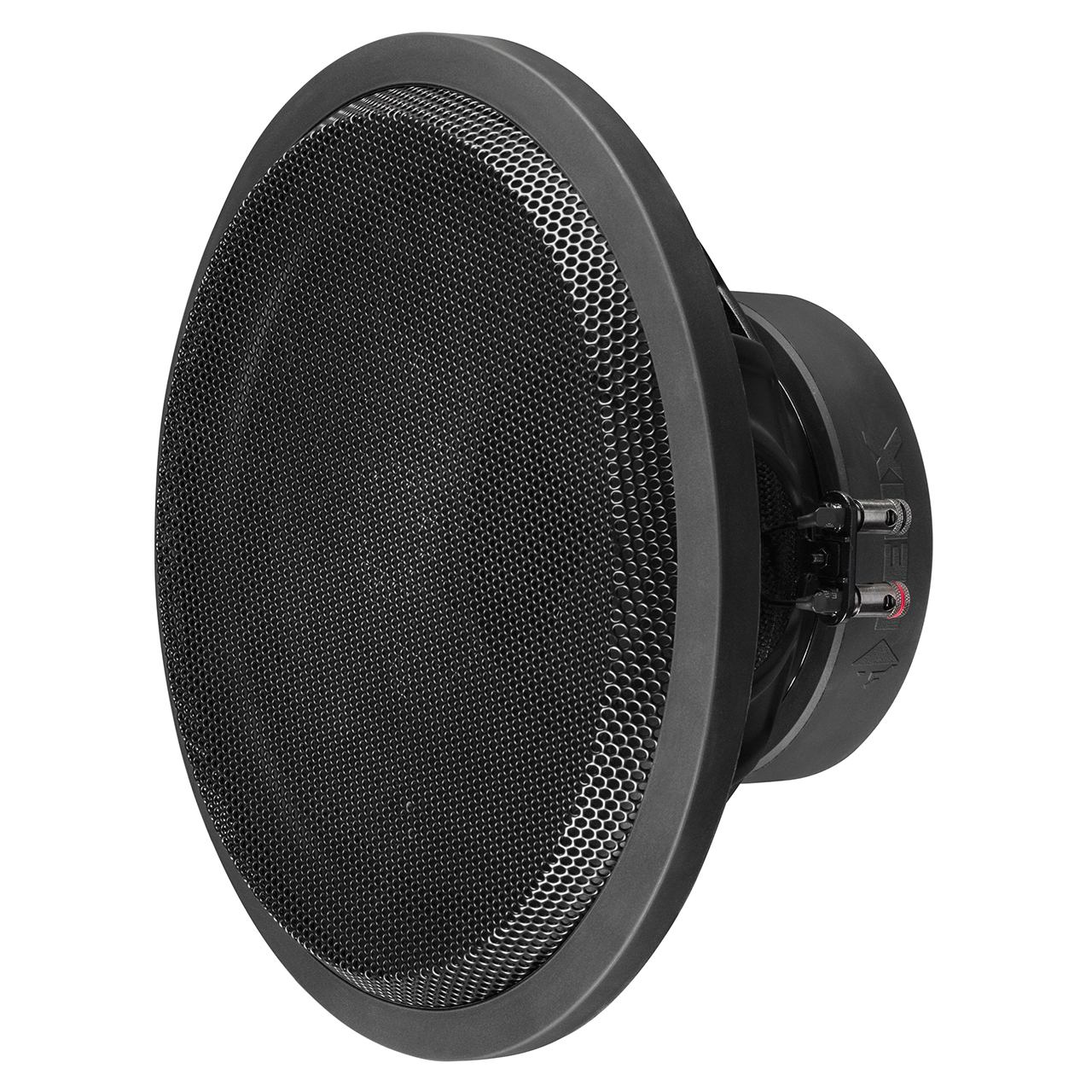

Ein solides Schutzgitter sowie ein Abdeckring sind selbstredend im Lieferumfang enthalten. Für optimale Bass-Performance bei DIY-Einbauten liegen mit unserem technischen Datenblatt Empfehlungen für geschlossene und Bassreflex-Gehäuse mit sämtlichen Parametern wie Nettovolumen, Tunnelabstimmfrequenz sowie DSP-Einstellungen.

Features

    2 x 2 Ohm Doppelschwingspule für flexible Systemkonfigurationen

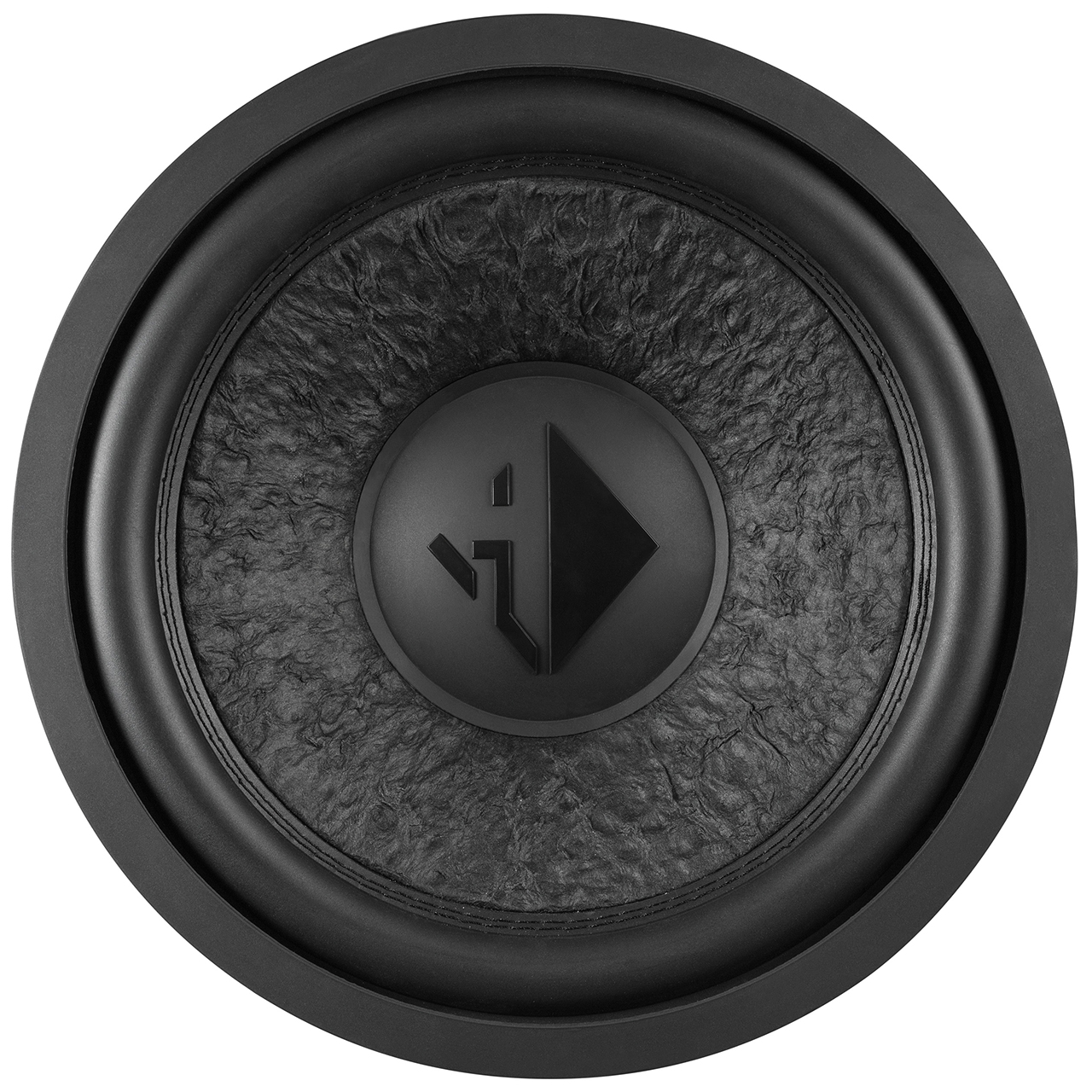

    Enorm verwindungssteife, handgeschöpfte Papiermembran für außergewöhnliche Impulstreue

    Doppelte Belüftung der Schwingspule für minimale Kompressionseffekte und hohe Belastbarkeit

    Langhubige Gummisicke für höchste mechanische Belastbarkeit

    Solide Druckterminals

    Kraftvolles Magnetsystem für kompakte Gehäuse optimiert

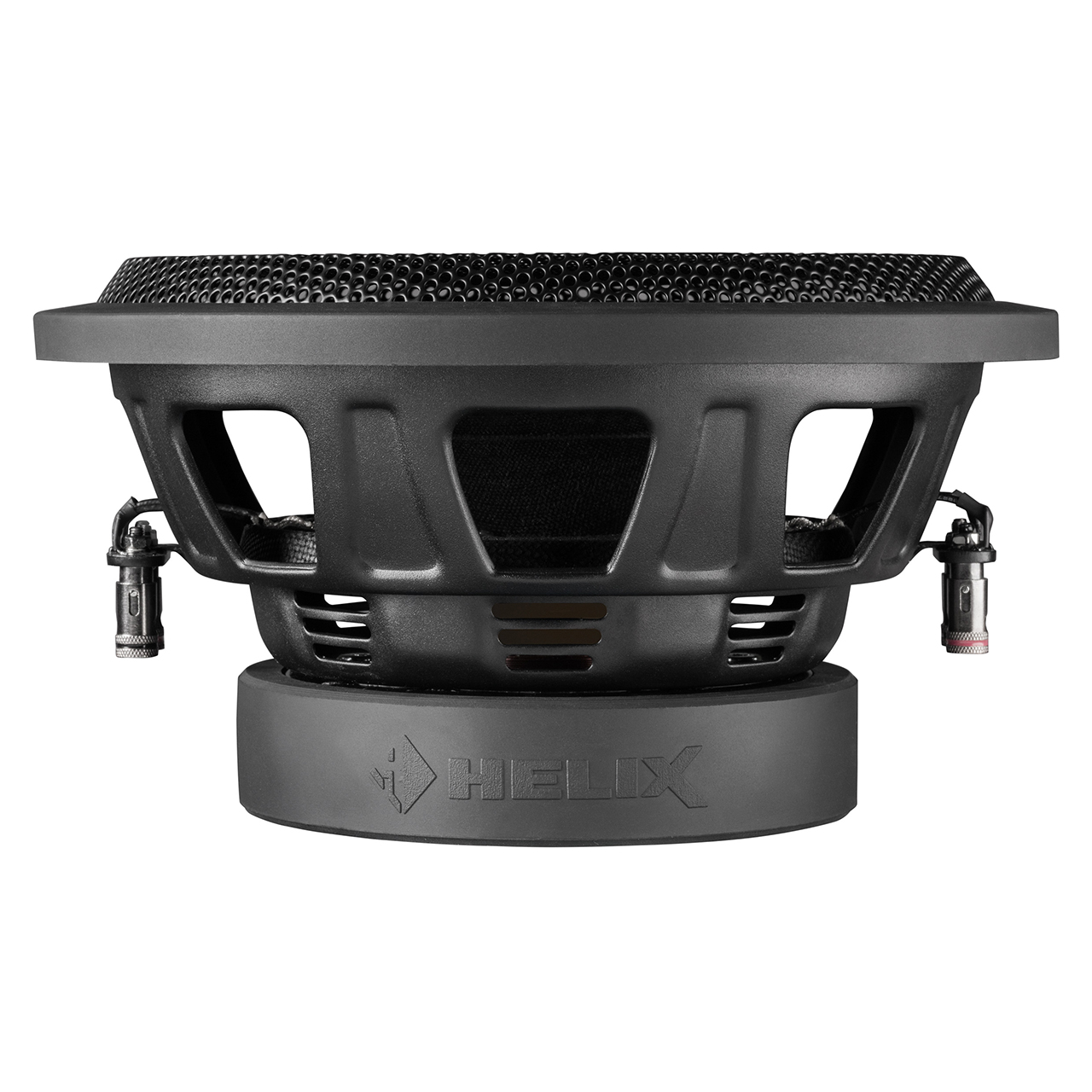

    Robuste Magnetabdeckung mit HELIX-Schriftzug zum Schutz des Magneten

    Gitter und Abdeckring im Lieferumfang enthalten

Technische Daten

                  IK W12-DVC2 – 2 x 2 Ohm

Belastbarkeit RMS / Max.         P        300 / 600 Watt

Impedanz        Z        2 x 2 Ω

Gleichstromwiderstand         Re        2 x 1,6 Ω

Resonanzfrequenz         Fs        32 Hz

Mechanische Gόte        Qms        3,70

Elektrische Gόte         Qes        0,46

Gesamtgόte         Qts        0,41

Nachgiebigkeit        Cms        179 μm/N

Δquivalentvolumen         Vas        66 L

Kraftfaktor         B*I        13,7 Tm

Wirkungsgrad        SPL

93,0 dB @ 2,83V / 1m

90,0 dB @ 1W / 1m

Membranflδche         Sd        515 cm²

Bewegte Masse         Mms        134 g

Membranmaterial                 Handgeschφpfte Papiermembran

Mechanischer Widerstand         Rms        7,33 kg/s

Schwingspulendurchmesser        ψ        50,8 mm

Schwingspulenwickelbreite                 24 mm

Max. linearer Membranhub        Xmax        +/- 8,0 mm

Auίendurchmesser        ψ        316 mm

Einbaudurchmesser        ψ        286 mm

Einbautiefe                 144 mm

Empfohlene Gehδusevolumina

Geschlossenes Gehδuse

Nettovolumen                 22 L

Untere Grenzfrequenz (-3dB)                 40 Hz

Emfpohlene DSP-Einstellungen                 “Self-Define” Hochpass: 37 Hz / Q = 1,6;

EQ Filter: 90 Hz / Q = 1,5 / -3 dB

Bassreflex-Gehδuse

Nettovolumen                 30 L

Reflex-Kanaldurchmesser        ψ        100 mm

Reflex-Kanalflδche                 78 cm²

Reflex-Kanallδnge                 28 cm

Tunnelabstimmungsfrequenz        Fb        39 Hz

Untere Grenzfrequenz (-3dB)                 39 Hz

Empfohlene DSP-Einstellungen                 “Self-Define” Hochpass: 36 Hz / Q = 1,3;

EQ Filter: 100 Hz / Q = 0,85 / -2 dB

Lieferumfang

1 x Subwoofer HELIX IK W12-DVC2

1 x Schutzgitter

1 x Abdeckring

1 x Datenblatt
