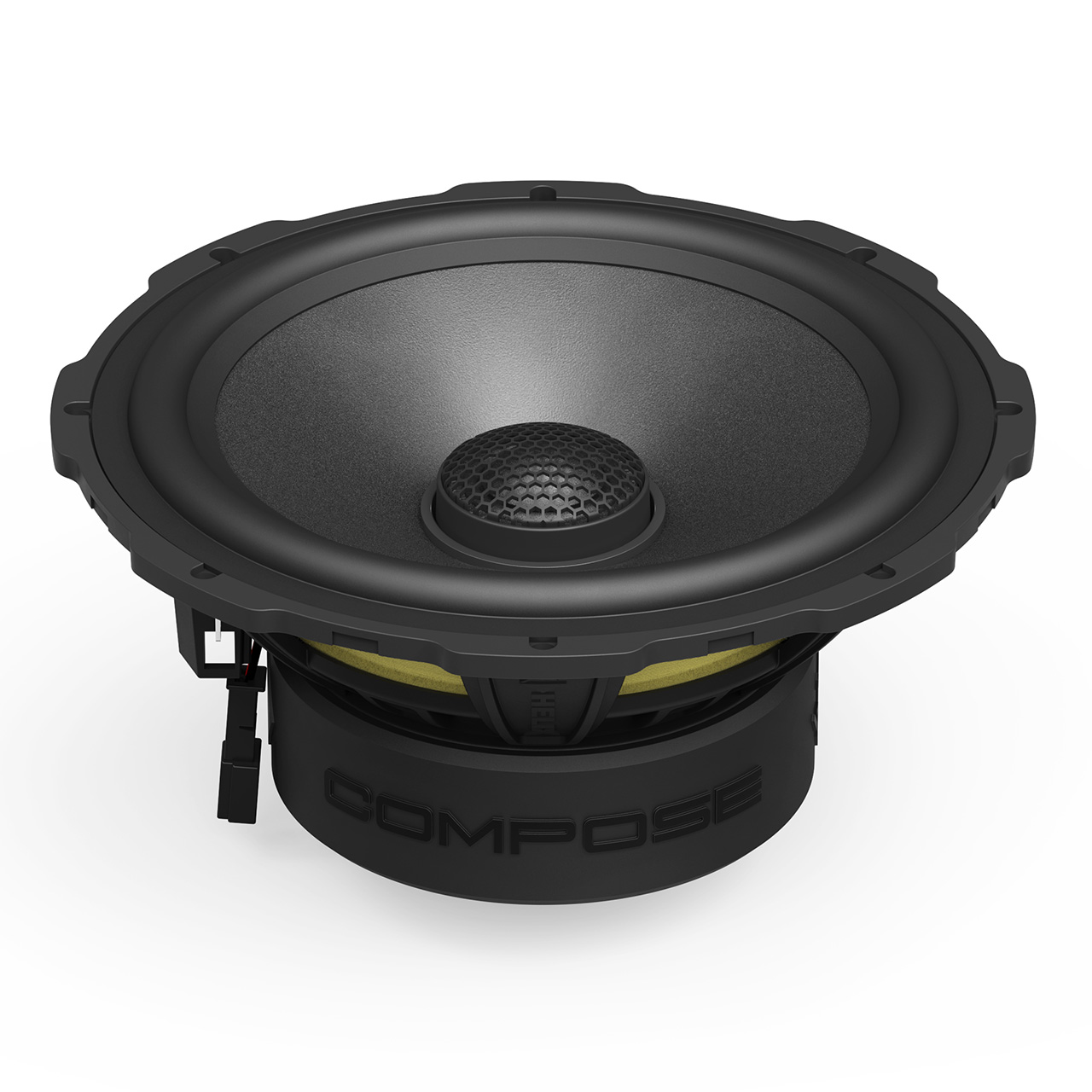

Helix Ci7 C165.2FM-S3

6,5“ / 165 mm High-End Koaxial Lautsprecher mit 3 Ohm und einzigartigen Klangeigenschaften kombiniert mit vielseitigsten Integrationsmöglichkeiten

Wichtig: Der Lautsprecher hat keine integrierte Frequenzweiche. Für den Aktiv-Betrieb sind zwei DSP-Verstärkerkanäle pro Lautsprecher erforderlich. Zusätzlich muss im vorgeschalteten DSP oder DSP-Verstärker ein Hochpassfilter für den Hochtöner eingestellt werden. Alternativ kann die separat erhältliche Frequenzweiche Ci7 FX-UNI.2 verwendet werden.

Beschreibung:

Entstanden aus den immer anspruchsvolleren Herausforderungen moderner Fahrzeugtechnologie und dem HELIX-typischen Streben nach intelligenten Lösungen, machten wir die fortschrittliche Neukonzipierung bewährter Universal-Lautsprechersysteme zu unserer Mission. Das Resultat: Die innovative HELIX COMPOSE Plattform, welche nach dem Leitsatz „entwickelt im Auto, für das Auto“ klassische Universal-Lautsprecher mit den Vorteilen fahrzeugspezifischer Systeme vereint.

Innovative Materialien und neueste Technologien gepaart mit smartem, praxisbezogenen Engineering – das Beste aus zwei Welten in Harmonie: Sehr hoher Wirkungsgrad, fantastische Soundqualität und enorme Dynamik, die in jedes Fahrzeug passt. HELIX COMPOSE – Universal-Lautsprecher weitergedacht.

i7 – High-End Car Audio “Made in Germany”

Die HELIX COMPOSE i7 Serie repräsentiert kompromissloses High-End für ein extravagantes Klangerlebnis im Automobil. Mit deutlichem Einfluss der High-End Schwestermarke BRAX ist die i7 Lautsprecherserie vollständig „Made in Germany“ und für unverfälschten Musikgenuss optimiert. Die Impedanzen aller Lautsprecher sind perfekt auf die Kombination mit unseren HELIX und MATCH Verstärkern abgestimmt, was zu jeder Zeit maximale Performance und Leistungsausbeute garantiert. Darüber hinaus haben wir in HELIX COMPOSE neue mechanische Technologien implementiert, welche einen unübertroffenen, praktischen Nutzen aufweisen.

Maximale Effizienz

HELIX COMPOSE steht für smartes Engineering und basiert dementsprechend auf der hocheffizienten 3 Ohm-Technologie, welche perfekt mit sämtlichen HELIX und MATCH-Verstärkern harmoniert und gleichzeitig ein deutlich erlebbares Plus an Wirkungsgrad und Maximalschalldruck ermöglicht.

High-End Koaxial Koinzidenz Lautsprecher

Der Ci7 C165.2FM-S3 ist ein einzigartiger Koaxiallautsprecher, welcher das Beste des Ci7 W165FM-S3 High-End Tiefmitteltöners und Ci7 T20FM-SC High-End Hochtöners in sich vereint. Durch seinen aufwändigen Aufbau ist der Ci7 C165.2FM-S3 nicht nur ein einfacher Koaxiallautsprecher, sondern ein echter Koinzidenzwandler. Dieser bietet den Vorteil, dass der Schall beider Lautsprecher absolut gleichzeitig entsteht und der Lautsprecher somit zu einer Punktschallquelle wird.  Dadurch wird eine extrem präzise und zeitkohärente Klangwiedergabe erreicht, welche besonders in akustisch anspruchsvollen Umgebungen vorteilhaft ist und die COMPOSE Plattform logisch um eine weitere smarte, praxisorientierte Lösung ergänzt.

Mit der i7-bekannten UHD Papiermembran sowie dem Seidenkalotten-Hochtöner inkl. integriertem, mit reiner Schafwolle bedämpftem Koppelvolumen, gelingt dem C165.2FM-S3 eine außergewöhnliche Kombination aus kräftigem, präzisem Tiefmittelton und brillanten, samtweichen Höhen. Die Ausrichtung der Treiber entlang derselben Schallentstehungsachse sorgt für optimale Phasenkohärenz und ein konsistentes Klangbild. Dies macht den C165.2FM-S3 zu einer vielseitigen Lösung für Audiophile, die eine kohärente Klangbühne aus einer einzigen Lautsprecherposition erleben möchten, ohne dabei auf die Intelligenz und Integrationsfreundlichkeit der COMPOSE Plattform verzichten zu müssen.

High-Tech Polymer-Verbundkorb

Alle HELIX COMPOSE i7- und i3-Lautsprecherkörbe sind aus einem High-Tech Polymer-Verbundwerkstoff gefertigt, welcher zusätzlich mit Glaskugeln verstärkt wurde. Das Resultat: maximale Stabilität bei minimalen Eigenresonanzen, wobei darüber hinaus eine Flussmodulation des Magnetsystems ausgeschlossen wird und zudem maximale Resistenz gegenüber thermischen Einflüssen besteht. Zuletzt werden so wesentlich kompaktere Korbabmessungen und somit vereinfachte Installationen bei beengten Einbauverhältnissen ermöglicht.

FlexMount165 – Universal trifft fahrzeugspezifisch

Bei FlexMount handelt es sich um ein, auf eigens entwickelten Adapterringen basierendes, Befestigungssystem, welches die Installation der COMPOSE FlexMount Lautsprecher in einer nahezu unendlichen Anzahl von Fahrzeugen ermöglicht. So wird aus dem universellen Lautsprecher im Handumdrehen ein fahrzeugspezifischer Lautsprecher, welcher sich mit dem passenden FlexMount Ring problemlos und akustisch-optimiert an der Original-Einbauposition eines jeden Fahrzeug installieren lässt.

ProConnect – Der neue Industriestandard

Unser innovatives ProConnect Terminal des Tieftöners reflektiert den neuen Industriestandard: Hier handelt es sich um eine professionelle, automotive Steckverbindung, welche einerseits für einen sicheren Anschluss mit unseren WireKits ausgelegt ist, aber auch die Nutzung konventioneller Lautsprecherkabel sowie fahrzeugspezifischer Adapterkabel via Flachstecker ermöglicht und dementsprechend maximale Flexibilität bei der Konzeption des Soundsystem-Upgrades bietet. Darüber hinaus ist der Anschluss verriegelt, bietet Schutz vor Verpolung und ist elektrisch wie mechanisch hochbelastbar.

WireKits – Plug & Play auf höchstem Niveau

Mit unseren WireKits wird der Anschluss des HELIX COMPOSE Lautsprechersystems an den Original-Kabelbaum problemlos möglich. Hergestellt nach den hohen Standards der Automobilindustrie, erfüllen diese arretierbaren Adapterkabel alle Voraussetzungen für die rauen Umgebungsbedingungen in Fahrzeugen.

Features:

• 2-Wege High-End Koaxial-Koinzidenz-Lautsprecher, welcher einzigartige Klangeigenschaften mit vielseitigsten Integrationsmöglichkeiten kombiniert
• Konzentrisches Lautsprecherdesign als echte Punktschallquelle für überragende Schallabstrahlung und unvergleichliche Klangpräzision
• Hochtöner
• Extrem breit abstrahlender 20 mm High-End Seidenkalotten-Hochtöner mit Koppelvolumen für eine besonders tiefe Resonanzfrequenz
• Überaus leichte und feinmaschige Seidenkalotte für brillante und weiche Hochtonwiedergabe
• Integriertes, bedämpftes Koppelvolumen ermöglicht eine tiefe Übergangsfrequenz dank der niedrigen Resonanzfrequenz
• 4 Ohm Impedanz
• Tiefmitteltöner
• 165 mm Tiefmitteltöner mit UHD (Ultra High Damping) Papiermembran für exzellente Impulstreue und unübertroffenen Frequenzgang
• Mit Glasperlen verstärkter High-Tech Polymer-Verbundkorb für höchste Steifigkeit und geringste Resonanzen
• Große 37 mm Schwingspule für minimale thermische Kompression und hohe Belastbarkeit
• Hoher Wirkungsgrad und 3 Ohm Technologie für maximierte Leistungsabgabe des Verstärkers
• ProConnect Anschlussterminal nach automotivem Standard ermöglicht die Nutzung konventioneller Lautsprecherkabel oder einen schnellen, arretierten und verpolungssicheren Anschluss mit den optional erhältlichen WireKits
• Kompatibel mit den optional erhältlichen, fahrzeugspezifischen FlexMount165 Adapterringen, welche eine akustisch optimierte und professionelle Integration in der Original-Einbaupositionen des Fahrzeugs ermöglichen
• Kompatibel mit den optional erhältlichen WireKits für einen fahrzeugspezifischen, rückrüstbaren Anschluss an den Original-Fahrzeugkabelbaum
• Made in Germany

Technische Daten:

Belastbarkeit RMS / Max.         P        150 / 225 Watt

Frequenzbereich                 50 Hz - 30.000 Hz

Impedanz        Z        3 Ω

Wirkungsgrad        SPL        92 dB @ 2,83V / 1m

88 dB @ 1W / 1m

Außendurchmesser         ø        165,0 mm

Einbaudurchmesser        ø        142,0 mm

Einbautiefe                  65,8 mm

Tiefmitteltöner

Impedanz        Z        3 Ω

Gleichstromwiderstand        Re        3,0 Ω

Resonanzfrequenz        Fs        59 Hz

Mechanische Güte        Qms        3,99

Elektrische Güte        Qes        0,64

Gesamtgüte         Qts        0,55

 Nachgiebigkeit        Cms        572 μm/N

Äquivalentvolumen        Vas        13,3 L

Kraftfaktor        B*l        4,7 Tm

Membranfläche        Sd        131 cm2

Bewegte Masse        Mms        13,0 g

Mechanischer Widerstand        Rms        1,21 kg/s

Schwingspulendurchmesser         ø        37 mm

Schwingspulenwickelbreite

                13,4 mm

Max. linearer Membranhub        Xmax        +/- 3,7 mm

Hochtöner

Impedanz        Z        4 Ω

Schwingspulendurchmesser        ø        20 mm

Features

Hochtöner                 Seidenkalotte mit Koppelvolumen

Tiefmitteltöner

UHD (Ultra High Damping) Papiermembran, ProConnect Anschlussterminal und FlexMount165

Frequenzweiche

2-Wege aktiv: zwei DSP-Verstärkerkanäle pro Lautsprecher erforderlich

2-Wege passiv: i7 FX-UNI.2 (optional erhältlich)

Lieferumfang:

• 2 x Ci7 C165.2FM-S3
• 2 x Hochtöner-Anschlusskabel
• 2 x Tiefmitteltöner-Anschlusskabel
• 1 x Montagematerial
• 1 x Bedienungsanleitung
